〜 LANけーケーブルについて 〜



     インターネット接続回線には様々なものがありますが、その接続時に必要となるケーブルがあります。
     それの1つで、「LANケーブル」があります。
     これは、光ケーブルモデム、ADSLモデム、ルーターなどの機器とパソコンをつないで通信をおこなう時に必要となります。

     最近のノートパソコンには無線LANの機能がついているので、LANケーブルを必要としない場合が多くなってきているのですが、
     無線の場合、電波状況や設定によってはなかなかつながらない場合があります。
     この時に、LANケーブルがあるとモデムなどの機器と直接つなぐことができるので、様々な設定や環境の変化などに影響されず
     容易に接続することができます。

     (ひらたく言うとLANケーブルは、つなぐだけでつなぐようになるお手軽なケーブルということになります。)

     LANケーブルはいざという時に便利ですし、安価なので1本用意しておきましょう。
     しかし、LANケーブルにも種類がるので、何を用意したらいいかをここでは説明します。




− LANケーブルの種類 −

【ストレートとクロスの違い】

基本的にはネットワーク機器(ハブなど)からパソコンにつなぐ時は、ストレートケーブル。
ネットワーク機器同士や、パソコン同士をつなぐ時にはクロスケーブルを利用しますが、
最近のネットワーク機器は自動でケーブルを認識して信号を送ってくれるものがほとんどになり
会社のネットワーク部門などで無い限り意識する必要はないでしょう。
しかし、知識として知っておいてください。

ストレート:ハブからパソコンにつなぐ時

クロス:パソコン同士をつなぐ時

では、見た目の違いをみてみましょう。


LAN ケーブルには、ストレートケーブルとクロスケーブルという 2 種類のケーブルが存在します。
一般的な LAN ケーブルであれば以下の方法で見分けることができますが、自作ケーブルやその他のケーブルでは、以下の方法では見分けられない場合もありますので、ご購入の際は、購入販売店などで事前に確認されることをおすすめいたします。

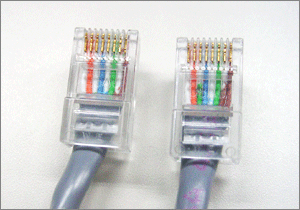

ストレート

一般にパソコンとパソコン以外の機器(ハブやルータなど)を接続する場合に使用するケーブルです。
ストレートケーブルはコネクタ同士の同じピン同士を接続しているため、コネクタ部分を見ると同じ色の線が同じ順番で並んでいます。

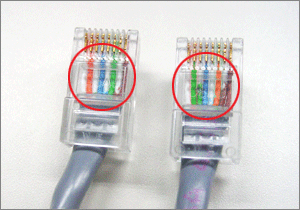

クロス

パソコンとパソコンを機器を使用せず直接接続する場合に使用するケーブルです。
単純に 2 台のパソコンをケーブルで接続しデータ通信する場合にはクロスケーブルを使用します。
クロスケーブルはコネクタ同士の交差しているピンを接続しているため、コネクタ部分を見ると同じ色の線の順番が異なって並んでいます。



基本的にインターネットに接続するときに使うのは、ストレートケーブルです。

【速度規格】

10BASE 100BASE 1000BASE

データの通信速度を言います。
ケーブルの種類をきめたら、その速度まで対応しているかを考えます。
これは、モデム、パソコンにかかわってきます。

早い速度まで対応しているケーブルを買ってきても、モデムが10ベースまでしか、速度をだせないのならば、ケーブルは、10までの対応のものをかうので、十分です。
それに対して、100BASEまで速度が出せるモデムなのに、10ベースまでしか対応できていないケーブルを買ってしまうとせっかくのスピードが発揮できません。

ようは、速度をしらべて合わせたものを買うのがよいでしょう。

この速度の調べ方は、モデムやパソコンの説明書やパンフレットに表記されているのケーブルを買う前に調べてみてください。

わからない時には、100BASE対応のものでよいと思います。
